Jak wymienić kaloryfer na nowy? Montaż grzejnika aluminiowego.

Jakiś czas temu zajmowaliśmy się renowacją starego kaloryfera żeberkowego- efekt był całkiem niezły - ale co jeśli żeberko nie nadaję się do malowania lub przy okazji większego remontu nie pasuję do nowego wystroju? Otóż nic prostszego- można (inwestując parę groszy) wymienić go na nowy- chcesz wiedzieć jak wymienić swój kaloryfer? Zapraszam do lektury...

Dzisiaj zajmiemy się 10- członowym kaloryferem aluminiowym ( w przyszłości przedstawię Wam jak połączyć człony w jedną całość), ale dzisiaj zajmiemy się kompletnym egzemplarzem.

Narzędzia :

- klucz francuski, klucz nastawny

- klucze płaskie 27-30-32 (lub nasadki)

- wiertarka + wiertło 12-tka

- poziomnica

Potrzebne szpargały :

- komplet wieszaków z mufami przejściowymi i korkiem odpowietrzającym

- komplet zaworów - góra, dół + pokrętło termostatyczne

- przydałby się jeszcze sam kaloryfer:)

- trochę konopi na gwinty

Czas pracy : 2 i pół godzinki. Warto dodać, że o wiele łatwiej wymienić kaloryfer we dwójkę:)

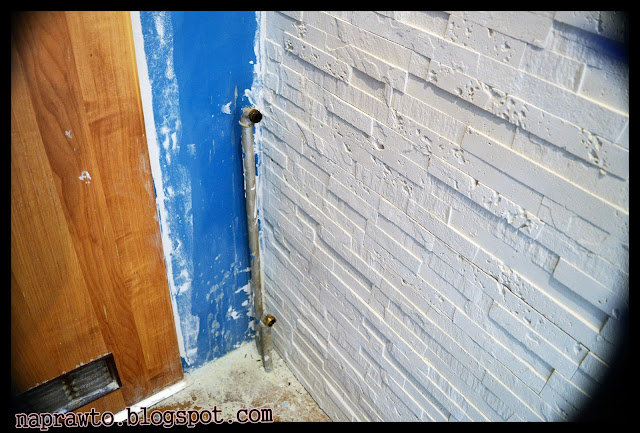

Ok- zabieramy się do roboty- zlewamy wodę z centralnego ogrzewania lub zakręcamy zawór górny i dolny, następnie odkręcamy stary grzejnik i widzimy przed sobą dwie rury :

Łapiemy poziom od środka rury :

Przymierzamy kaloryfer do rur i odznaczamy miejsce na haki ( według naszego poziomu):

Wiercimy otwory na kołki - u mnie w komplecie rozmiar 12-tka... Trochę mi to zajęło czasu- ale o tym napisze pod koniec.



Wbijamy kołnierze :

I przykręcamy haki trzymające nasz kaloryfer :

Tak to powinno wyglądać. Możemy też przymierzyć nasz kaloryfer czy zgrywa się z rurami :

Nadszedł czas na uzbrojenie kaloryfera. Uszczelka ...

Mufa z uszczelka...

Z wyczuciem dokręcamy żeby nie uszkodzić uszczelki :



Pięknie :)



Dół kaloryfera skręcamy w ten sam sposób:

Dolna zaślepka :

Również z wyczuciem - gumowy oring:

Zaworek odpowietrzający :

I dokręcamy brzydala :

Teraz czas na drugą stronę kaloryfera - skręcamy mufki pamiętając że w tera mamy lewy gwint - zakręcamy w LEWO:)

W "lewe" mufy wkręcamy nakrętkę do mocowania kaloryfera z zaworami ( tutaj wracamy już do prawego gwintu- możemy przytrzymać mufę drugim kluczem żeby dokręcając nakrętkę nie odkręcać jednocześnie mufy) :

Pozostało nam przykręcić zawór górny( trochę konopi na gwint) :

Dolny - jeśli istnieje taka potrzeba ( u mnie nie trzeba - w razie problemu z kaloryferem mogę szybciutko spuścić wodę z całej instalacji CO) :

Wieszamy kaloryfer i skręcamy go z zaworami. A na zdjęciu nasze mufki z lewymi gwintami...

Robota skończona - kaloryfer wisi i czeka na zalanie go wodą- ale to jeszcze chwila bowiem na dniach będę skręcał dwa w jedną całość i na pewno pochwalę się o tym na stronie. W tle bałagan, bo po drugiej stronie ściany kleją się płytki ( relacja również niebawem)... Teraz już wicie czemu wiercenie tak długo trwało- trzeba było męczyć się bez udaru:)

 Dziękuję za uwagę. Dla wrażliwych zdjęcie bez remontowego bałaganu ( nie licząc poprawek z gładzi). Zapraszam również do chwalenie się z przebiegu Twojego montażu kaloryfera:) Wszystko poszło zgodnie z planem? Tak?Nie? pisz śmiało:)
